Быстроразъёмные соединения (БРС) и мультиконнекторные БРС
Стандарт ISO ​

SVK-ISO-A

  • ISO 7241 A
  • ISO 7241-1

Тип клапана:  тарельчатый
Механизм фиксации: шарикоподшипниковый затвор

Диапазон температур: от -20 °C до +100 °C от -30 °C до +125 °C (для модификации с метрической резьбой)
Рабочее давление:  до 350 бар
Размеры: 6 – 51 мм

SVK-ISO-B

  • ISO 7241 B
  • ISO 7241-1 (В)

Тип клапана: тарельчатый
Механизм фиксации: шарикоподшипниковый затвор

Диапазон температур: от -20 °C до +100 °C
Рабочее давление: до 300 бар
Размеры: 6 – 25 мм

SNK

  • ISO 7241-1-A (только диаметр 12 мм)
  • Обычная серия

Тип клапана: шариковый
Механизм фиксации: шарикоподшипниковый затвор

Диапазон температур: от -20 °C до +100 °C
Рабочее давление: до 350 бар
Размеры: 6 – 25 мм

SVK-1H-ISO-A


  • ISO 7241 A
  • ISO 5675
  • SAE J 1036

Тип клапана: тарельчатый
Механизм фиксации: Push Pull – моментальный монтаж и демонтаж без инструмента

Диапазон температур: от -30 °C до +125 °C
Рабочее давление: до 400 бар
Размеры: 6 – 25 мм

SVK-1H

  • ISO 5675
  • SAE J 1036
  • ISO 7241-1-A (только диаметр 12 мм)

Тип клапана: тарельчатый
Механизм фиксации: Push Pull – моментальный монтаж и демонтаж без инструмента

Диапазон температур: от -30 °C до +100 °C
Рабочее давление: до 400 бар
Размеры: 8 – 19 мм

SPK-1H

  • ISO 5675
  • SAE J 1036
  • ISO 7241-1-A

Тип клапана: тарельчатый
Механизм фиксации: Push Pull – моментальный монтаж и демонтаж без инструмента

Диапазон температур: от -30 °C до +125°C
Рабочее давление: до 250 бар
Размеры: 13 мм

SRK-1H

  • ISO 5675
  • ISO 7241-1-A

Тип клапана: тарельчатый
Механизм фиксации: Push Pull – моментальный монтаж и демонтаж без инструмента

Диапазон температур: от -30 °C до +125°C
Рабочее давление: до 250 бар
Размеры: 13 мм

SKK-1H

  • ISO 5675
  • ISO 7241-1-A

Тип клапана: тарельчатый
Механизм фиксации: Push Pull – моментальный монтаж и демонтаж без инструмента

Диапазон температур: от -30 °C до +125°C
Рабочее давление: до 250 бар
Размеры: 13 мм

Мультиконнекторные БРС

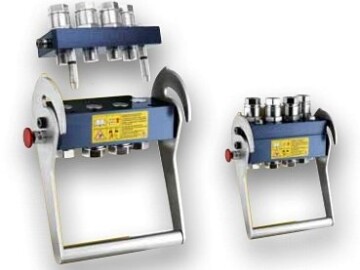

MULTI-K ​

Компоненты:

  • Мобильная и фиксированная основа
  • БРС
  • Уплотнения и опорные кольца
  • Пружины
  • Зажимной рычаг
  • Защитная блокировка

Материал:

  • анодированный алюминий 6082
  • сталь с гальваническим покрытием
  • NBR и PTFE
  • в соответствии с требованиями стандарта EN 102070-1
  • сталь с гальваническим покрытием
  • сталь и алюминий

Тип клапана: плоский
Замок: рычаг
Рабочее давление: 250 бар
Размеры: 10 – 19 мм

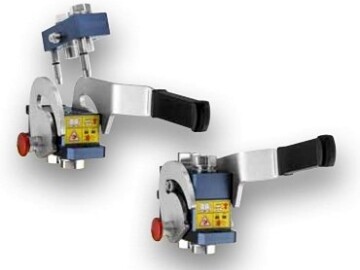

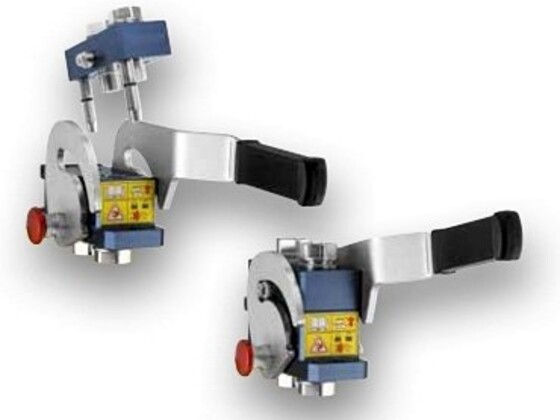

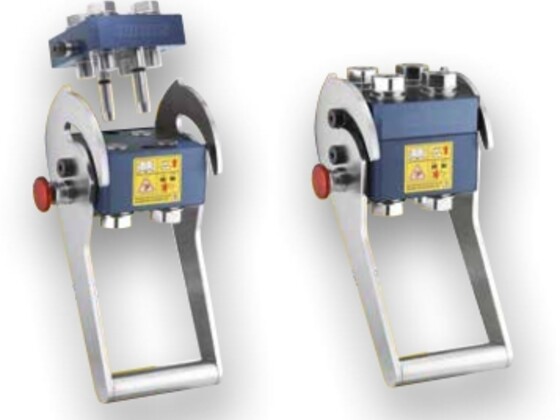

MULTI-K 2x3/8” и MULTI-K 2x1/2”​

Мобильная и фиксированная основа, внутренняя резьба

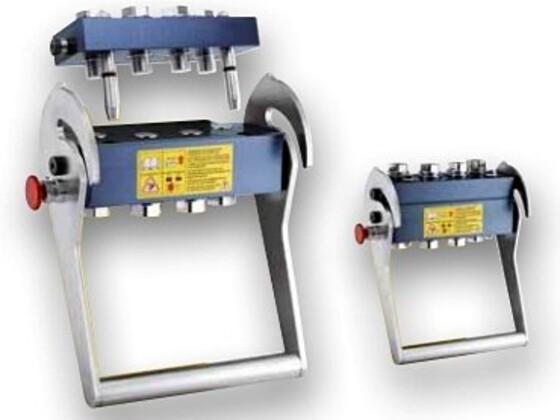

MULTI-K 4x3/8”Q и MULTI-K 4x1/2”Q​

Мобильная и фиксированная основа, внутренняя резьба

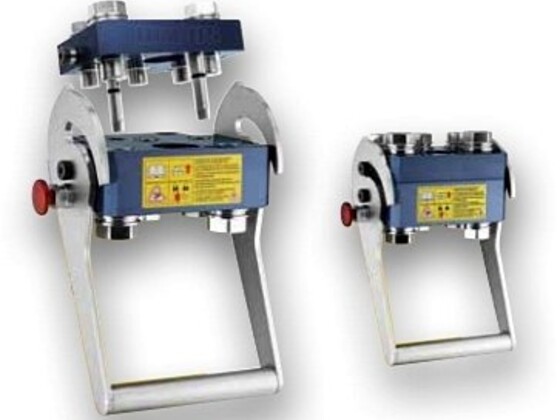

MULTI-K 4x3/8” и MULTI-K 4x1/2”​

Мобильная и фиксированная основа, внутренняя резьба

MULTI-K CPR 4x3/8” и MULTI-K CPR 4x1/2”​

Присоединение мобильной основы под давлением, внутренняя резьба

MULTI-K 3x3/8” ve MULTI-K 2x1/2”​

Мобильная и фиксированная основа, внутренняя резьба

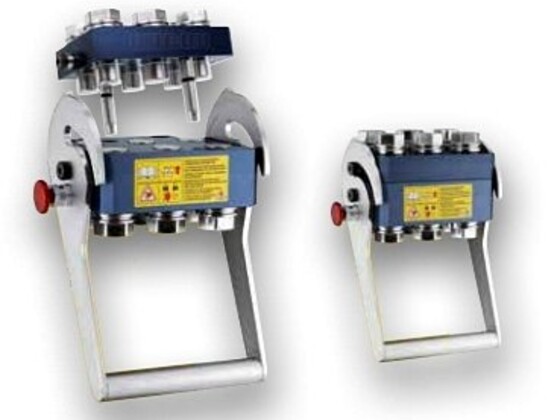

 MULTI-K 6x3/8” ve MULTI-K 6x1/2”​

MULTI-K 6x3/8” ve MULTI-K 6x1/2”
